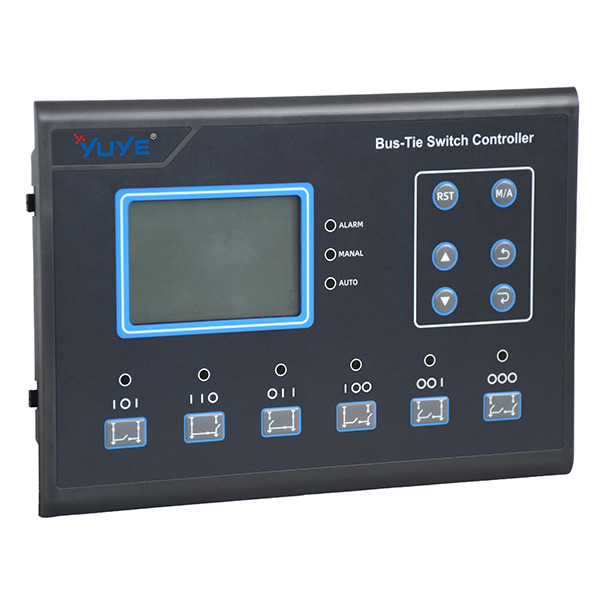

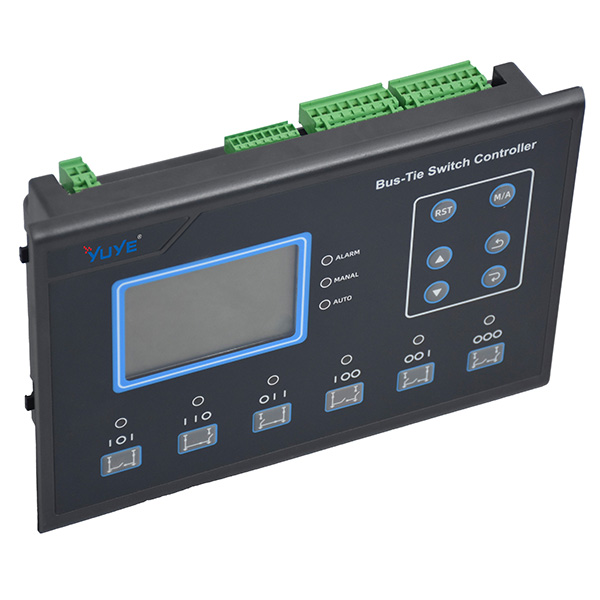

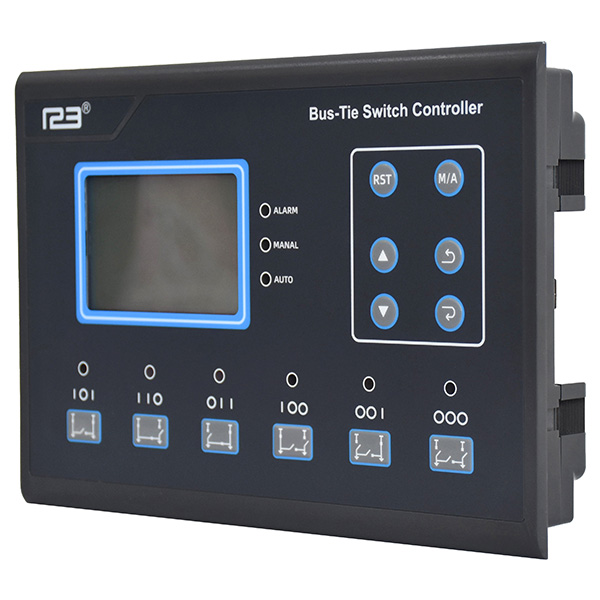

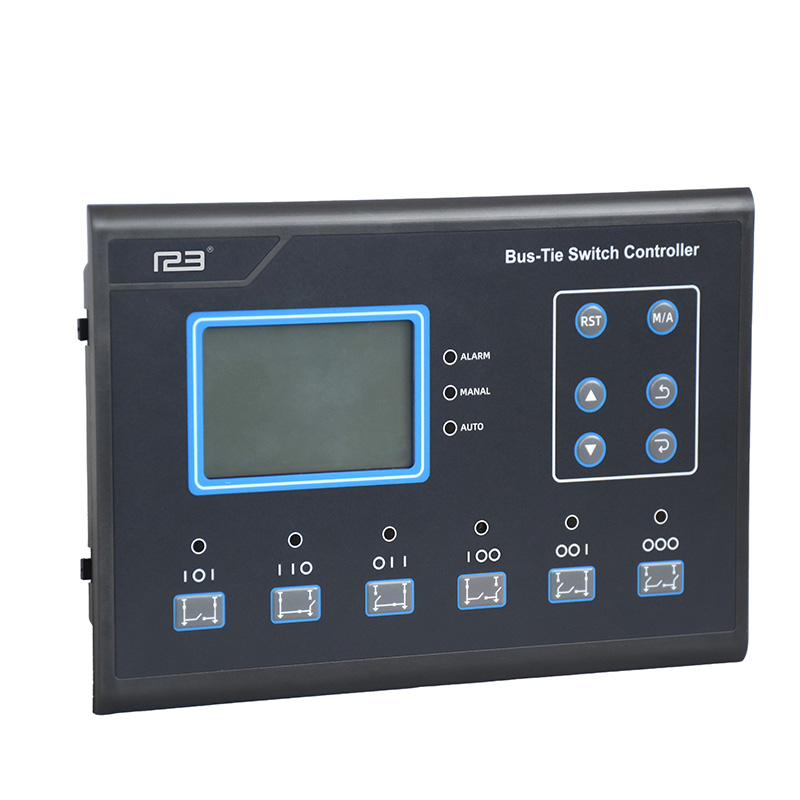

Y-800母联控制器用于控制三台框架断路器，实现两路电源转换和负载侧的母线连接。
它以微处理器为核心，可精确地检测两路三相进线电压，对出现的电压异常（过压、欠压、过频、欠
频、缺相、逆相序）做出准确的判断，根据既定的逻辑完成电源转换和负载侧母线的接通与断开，并
输出无源控制开关量用以完成控制负荷、显示系统状态等功能。
控制器配置了电气联锁附件，与机械联锁配合实现冗余联锁系统，提高运行可靠性。
产品结构紧凑、接线简单、可靠性高，可广泛应用于电力、电信、石化、矿山、轨道交通、市政
、数据中心、智能大厦等行业的电气自动控制系统。
—系统类型可设置为市电-市电、市电-发电、发电-市电；
—单色4.3寸大屏LCD液晶显示，240x160像素，白色背光，多种语言（简体中文、英文）显示，轻触按
钮操作；
—采集并显示两路三相电压、电流、相序、频率、电压不平衡度；
—可显示两路有功功率、无功功率、视在功率、功率因数；
—S1/S2累计供电时间显示，负载1和负载2当前持续受电时间及累计受电时间显示；
—QS1、QS2、QTIE累计合闸次数显示；
—具有过压、欠压、缺相、逆相序、过频、欠频检测功能；
—S1/S2过流警告独立报警；
—具有手动试机功能，可进行发电机组的开停机操作；
—具有对发电机组的定时巡检开机，可设定单每月、每周或每天运行，且均可设定是否带载运行；
—实时时钟显示；
—具有历史记录功能，可循环记录100条数据；
—适合多种交流系统类型（三相四线、三相三线、单相两线、两相三线方式）；
—可同时控制两路框架断路器和母联框架断路器的合分闸，简化控制系统;
—设有自动/手动状态切换，在手动方式下，可人工控制开关合分闸；
—具有电气联锁解除功能，用于在开关并联切换时，解除电气互锁；

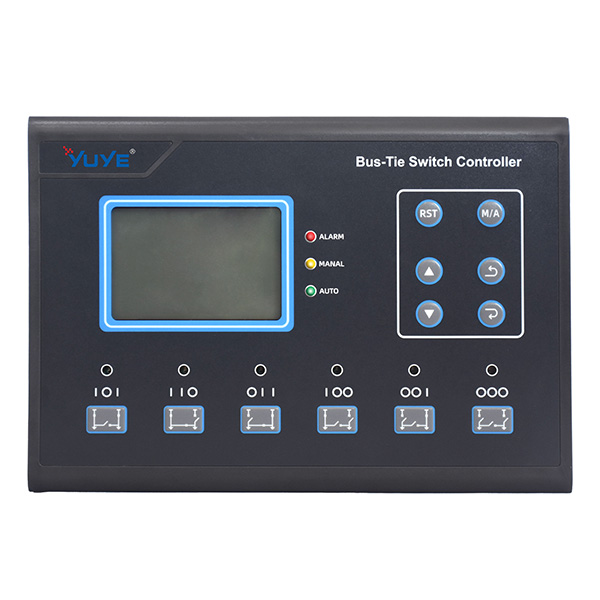

—面板具有6种开关转换按键，方便手动操作开关；
—具有开关重合闸功能；
—合闸输出可设为脉冲或持续输出，可适用于断路器或接触器；
—所有参数现场可编程，采用密码验证，防止非专业人员误操作；
—两路N线分离设计；

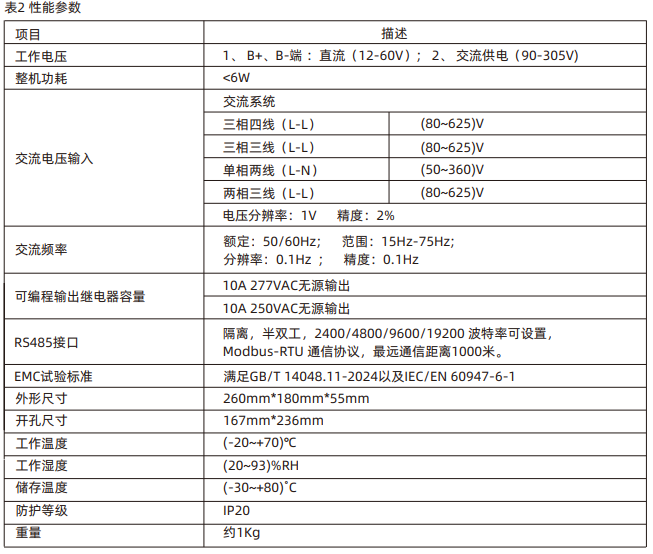

—直流供电电源范围极宽，可瞬间承受最高60V直流输入；
—交流输入接线端子间距大，最高可承受625V交流电压输入；
——设有单路RS485隔离型通讯接口，应用Modbus-RTU通讯规约，具有遥控、遥信、遥测、遥调功能，
可遥控发电机组开机、停机、ATS合分闸；
——USB接口方便现场调试参数及程序升级。
